ショックマウントの強化ブッシュ製作

 強化ブッシュという呼び方は本意ではありませんが、皆様が知っている言葉で表すと左のような名称がわかりやすいので、それに習います。

 一般に強化ブッシュと呼ばれるPOM(ジュラコン)で造っています。20年近く前に造ったブッシュも未だに現役で使えているので、耐久性は申し分ありません。

内周にはOリングが入ります。

 寸法は純正を採寸して公差5/100mm以内で仕上げてあります。

 一箇所につき2個を必要とする左右割りの構造です。これだとダンパーが横にズレないので中心がしっかりと出るので各部に歪みが発生しずらく安心ですし、動作も安定し動きも良くなります。

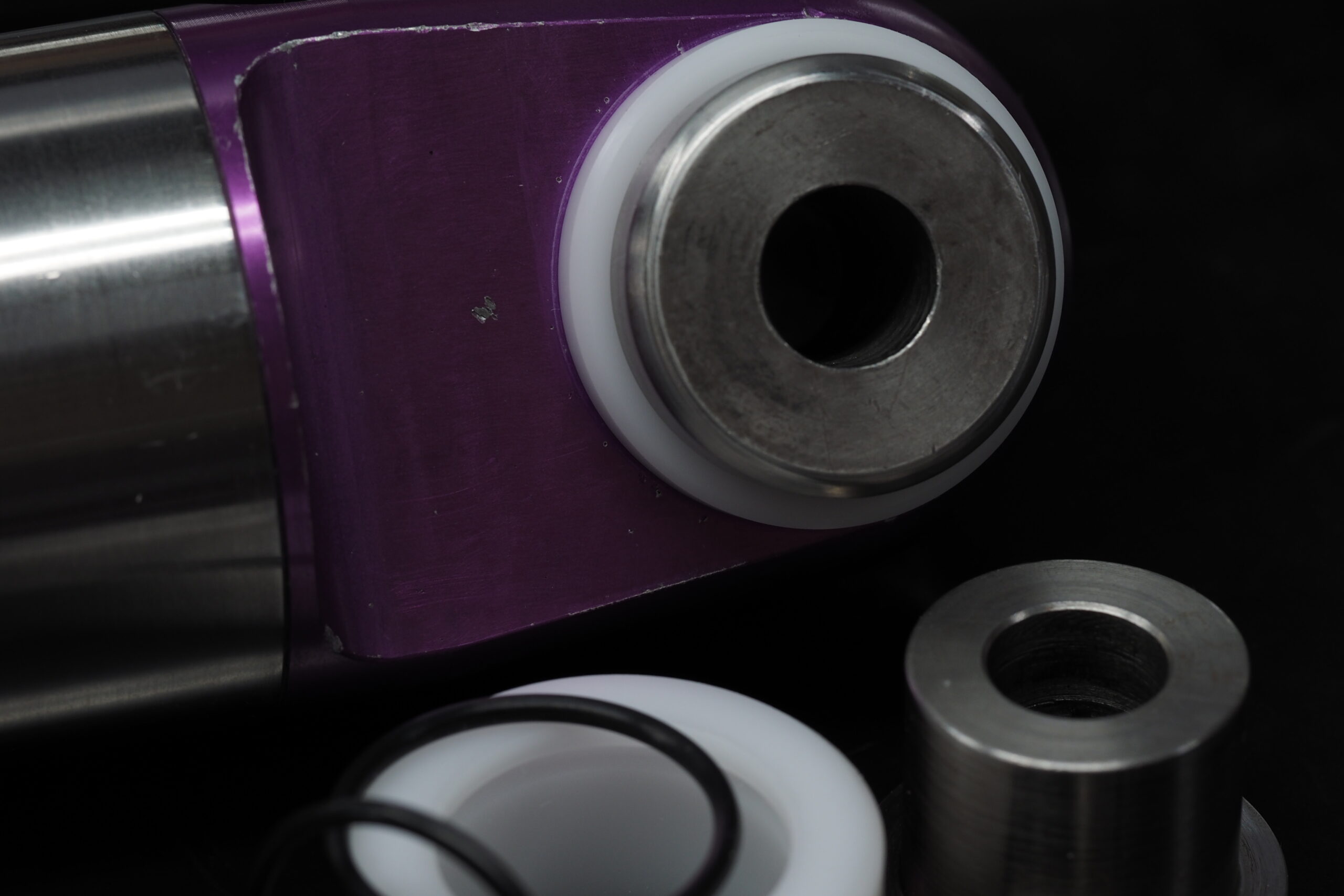

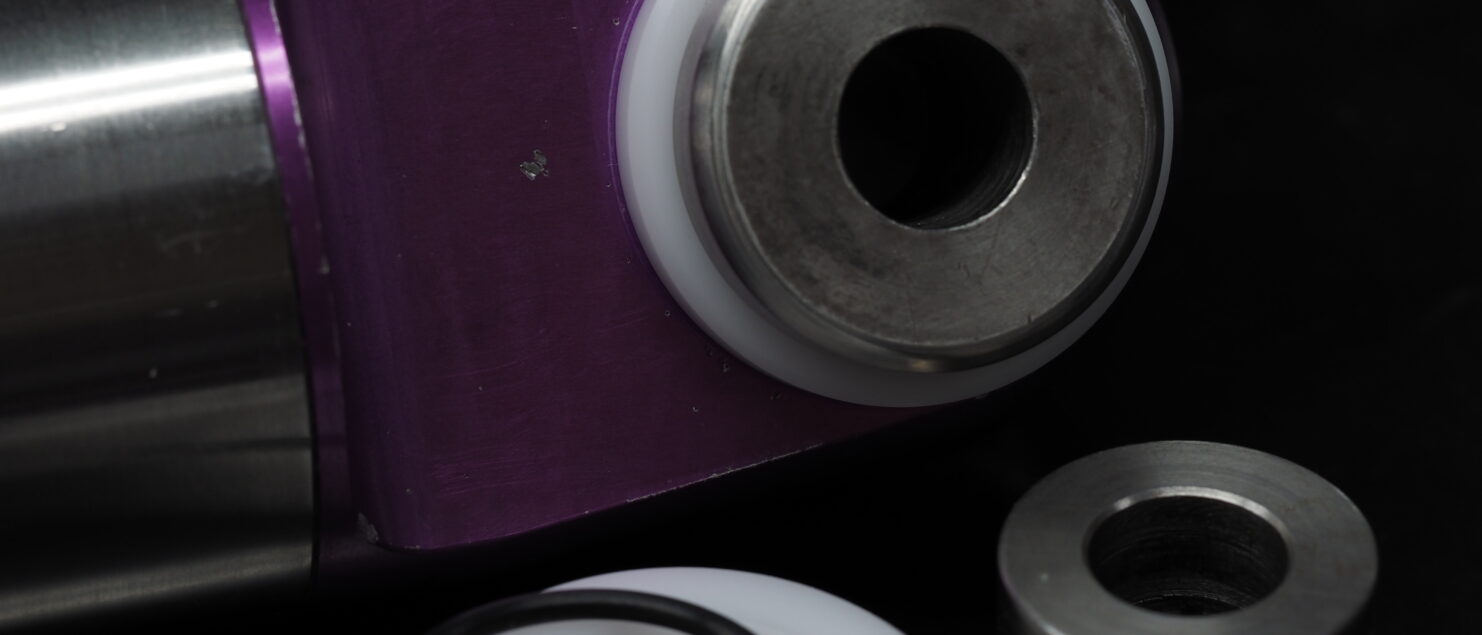

ショック本体をブッシュで挟み込み、さらに金属カラーで挟む仕組みです。

 制作費用は一箇所につき5,000円~1万円程です。内部がテーパの品は基本的に製作不可能なので、ご自分のショックのブッシュはめ込み部分の形状がわからない場合は、現物を送って頂ければ見積を算出致します。
