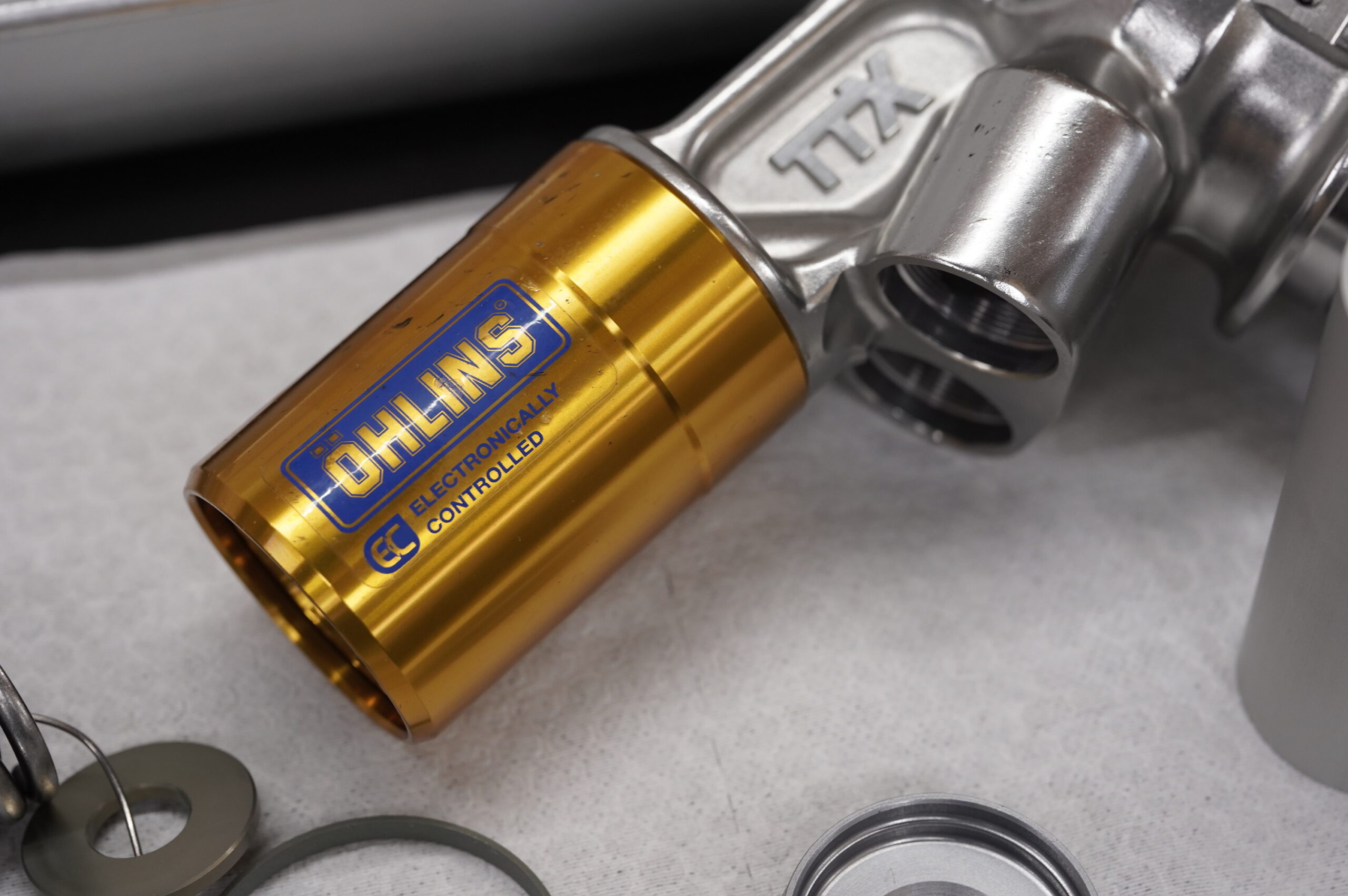

TTx構造の二種類のピストンとその比率

減衰力発生の仕組み：ピストン径、シムのサイズ、ムーヴィングピストン比率の影響について

サスペンションにおける減衰力は、車両の乗り心地や操縦安定性に直接影響を与える重要な要素です。特に微小ストロークや低速な動作範囲において、いかに効率的に減衰力を発生させるかが、サスペンションの性能を左右します。ここでは、減衰力を発生させるためのピストン径やシム（バルブ）のサイズ、そしてムーヴィングピストンの比率がどのように影響するかを解説します。

1. ピストン径とシムサイズの影響

サスペンションにおける減衰力は、ピストンが作動油を流しながら圧力をかけることで発生します。ピストン径とシムのサイズは、減衰力の発生において大きな役割を果たしています。

• ピストン径が大きい場合：ピストンが動く際に、より多くの作動油が流れるため、減衰力が発生しやすくなります。特に、低速域（走行速度ではなく、サスペンションの微細な動きの速度）においても、効率的に作動油を動かし、スムーズな減衰力が確保されます。
• シムのサイズが大きい場合：シム（バルブ）が大きくなることで、作動油の流量をより精密にコントロールできます。これにより、微小ストロークにおいても安定した減衰力が発生し、乗り心地の向上や操縦性の安定につながります。

2. ムーヴィングピストンの比率がもたらす効果

ムーヴィングピストンとは、ショックアブソーバー内部でピストンが動く際、ピストンとシリンダー内で作動油を押し出す部分を指します。このムーヴィングピストンの比率を適切に調整することで、サスペンションが微低速域でも効率的に作動するように設計されています。

• ムーヴィングピストンの比率が高い場合：ピストンが移動する量に対して、作動油の流動量が多くなるため、減衰力が発生しやすくなります。特に、微小なストロークであっても、十分なオイルの流動が確保されるため、非常に細かい振動や路面の凹凸にも対応できるのです。

この特性により、サスペンションは車両がごくわずかに動く際にも減衰力を発揮し、これが快適な乗り心地や精密なハンドリングを実現します。従って、ムーヴィングピストンの比率を高めることは、特に微低速域でのサスペンションの性能を大きく向上させる要因となります。

3. 微低速域における減衰力の重要性

サスペンションは、車両が高速で走行する際の動きだけではなく、微低速な動作（車体がわずかに揺れる動作や、小さな路面の凹凸に反応する動き）においても、その性能が問われます。ここでの「低速」は走行速度ではなく、サスペンションのストローク速度を指します。

微低速域での動作では、ピストンが小さな範囲で動き、作動油の流れが少ないため、減衰力が発生しにくくなることが課題となります。しかし、ピストン径やシムのサイズ、ムーヴィングピストンの比率を調整することで、この微低速域においても十分な減衰力を発生させることが可能です。

これは特に路面の細かな凹凸や振動を吸収する際に重要であり、乗り心地の向上、また路面とのグリップ力の安定に寄与します。

4. 結論：ピストン径、シム、ムーヴィングピストンの重要性

サスペンションが微低速域でも高い減衰力を発揮するためには、ピストン径やシムのサイズの調整、そしてムーヴィングピストンの比率の最適化が重要です。これらの要素を正しく設計することで、微小な動作範囲においても、安定した減衰力を確保し、快適な乗り心地と精密なハンドリングを実現できます。

現代のサスペンション技術では、これらの要素をうまく活用することで、車両の全体的なパフォーマンスを向上させ、ドライバーやライダーに対して最高のフィードバックを提供しています。
