【NISMO】GT-R用オーリンズのつづき
以前の記事で紹介したGT-R用のNISMO OHLINSですが、作業が終わりました。
大まかな内容をまとめておきます。

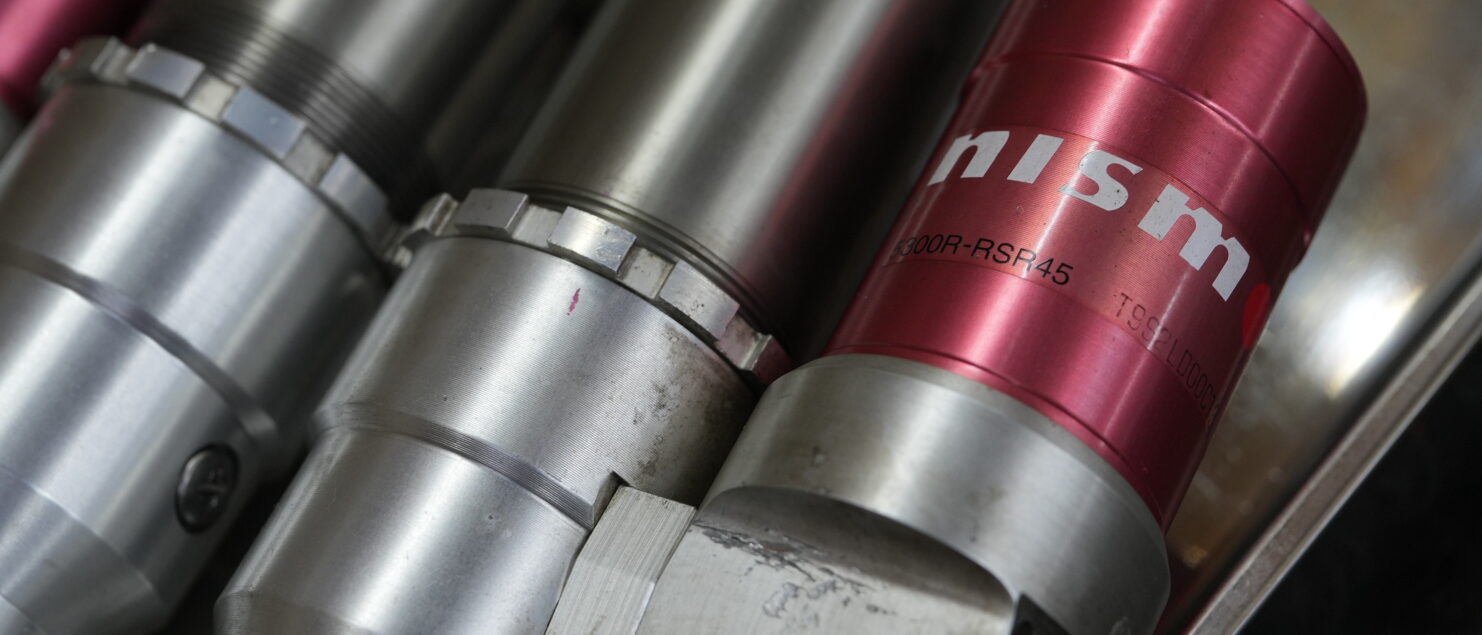

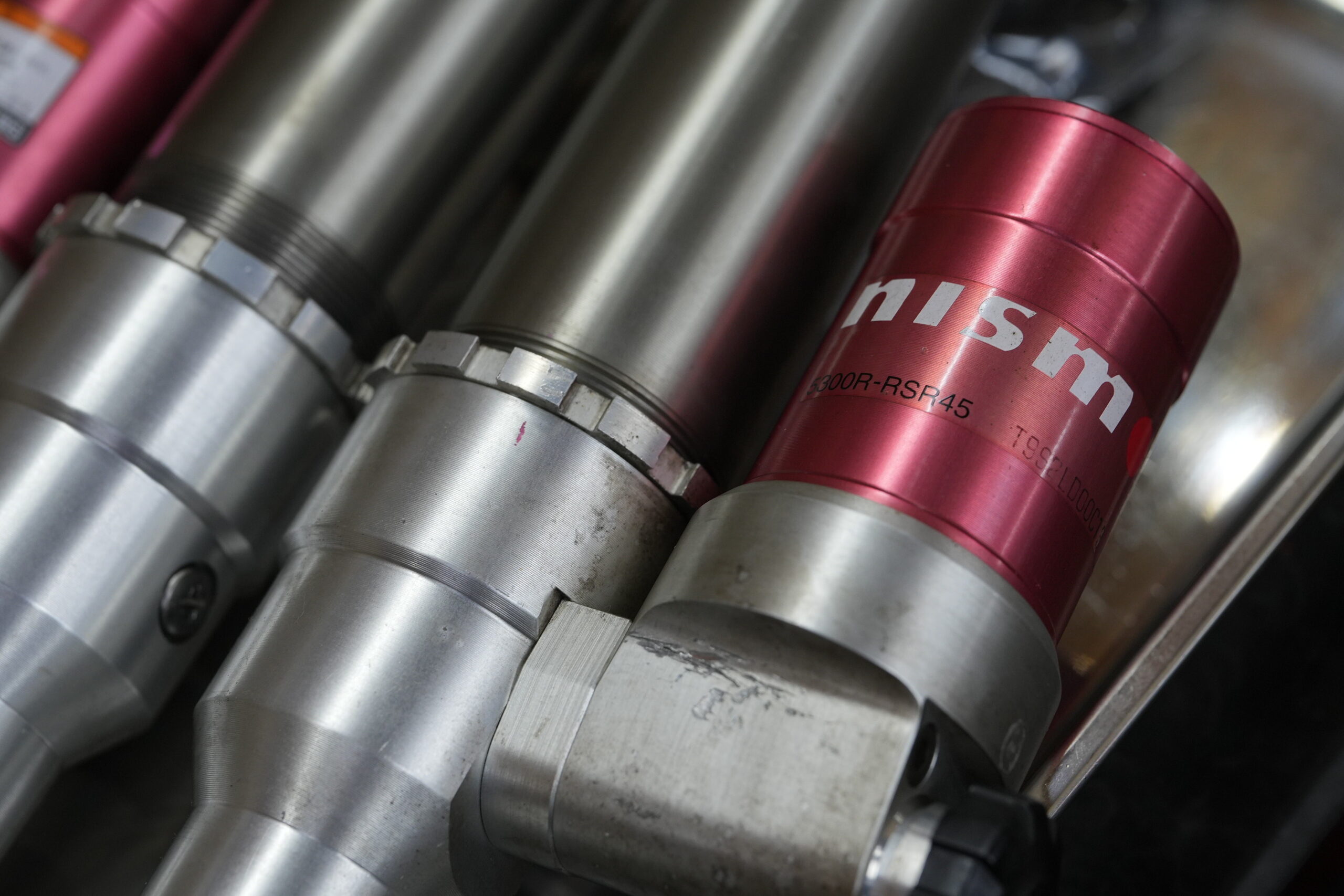

前後共にリザーブタンクを備えており、四輪用として当時はずば抜けた仕様だったと思います。伸び・圧共に調整可能で、リザーブタンクのお陰でダンパーストロークも十分に確保可能です。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06767-1024x683.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06768-1024x683.jpg)
伸び減衰はロッドの内部、圧の調整はリザーブタンクとシリンダーの接合部に備えます。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06756-1024x683.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06762-1024x683.jpg)
コンプレッションアジャスターの構造は意外と複雑で、環状隙間ではなくバネで圧を掛けて動きを抑えます。ブローオフバルブのように構造です。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06754-1024x683.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06759-1024x683.jpg)
この部分も特殊工具を製作して、全て抜きだして洗浄を行えるようにしています。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06729-1024x683.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06730-1024x683.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06731-1024x683.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06760-1024x683.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06761-1024x683.jpg)
シムの洗浄も一枚一枚、丁寧に拭き取りを行うのが弊社の通常作業です。超音波洗浄機だけでは落としきれない頑固な汚れも、手作業で落としきります。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06765-1024x683.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06764-1024x683.jpg)
消耗品はオーリンズ純正を用います。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06752-683x1024.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06747-683x1024.jpg)
四輪用は車体下部にずっとあるため、汚れが溜まりやすいので外部洗浄も丁寧に行こないました。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2023/09/DSC06748-1024x683.jpg)
ダンパー内部のエア抜きはドレンボルトからアダプターを介して、バキュームポンプでエアを排除しました。
今回は写真を主に説明しました。四輪用も作業は可能です。オーバーホールを検討されている方は、一度相談して下さい。
