KTM DUKEのWPリアショックについて簡単解説
今月は一般的なリアショックを多く作業しています。そこでそれらのショックを少しづつ紹介しますので、どうぞご覧ください。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2024/01/DSC06762-1024x681.jpg)
お題はKTMのDUKEに用いられているWPモノショックです。
ある年式から仕組みが変わっています。旧型はフリーピストンを持たないエマルジョン(気液混合)でした。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2024/01/DSC06798-1024x681.jpg)

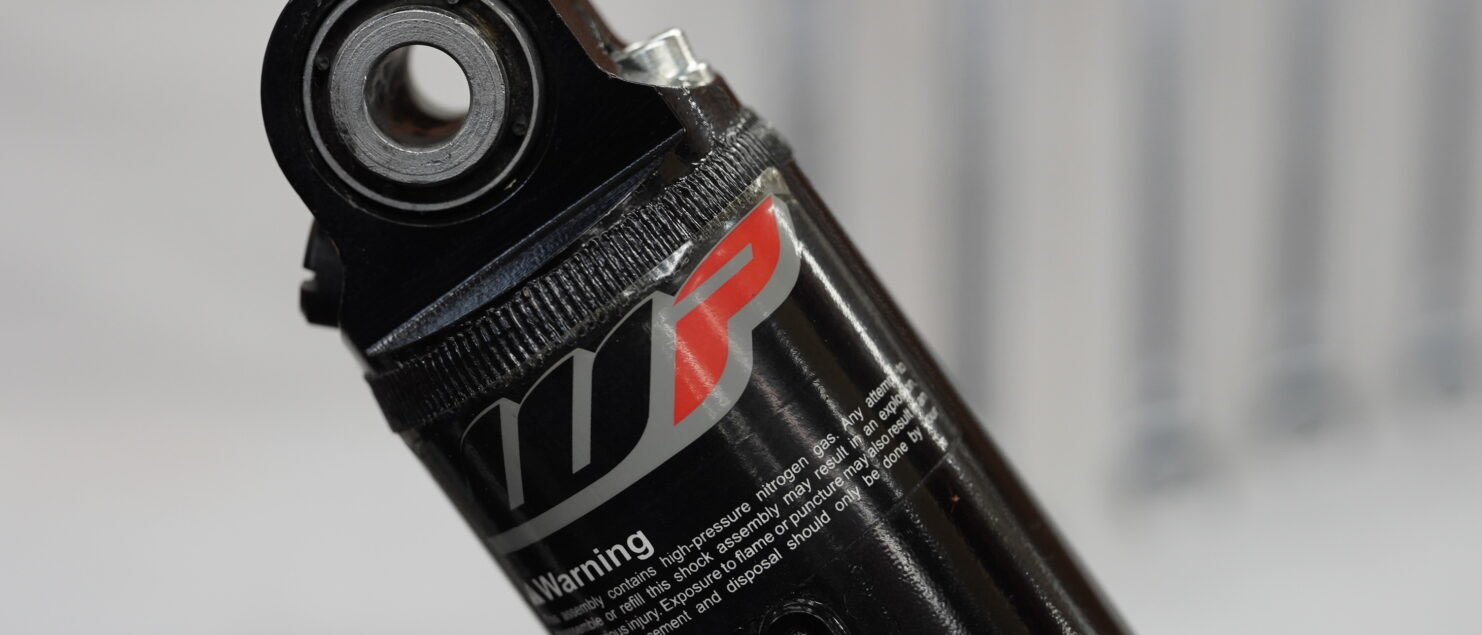

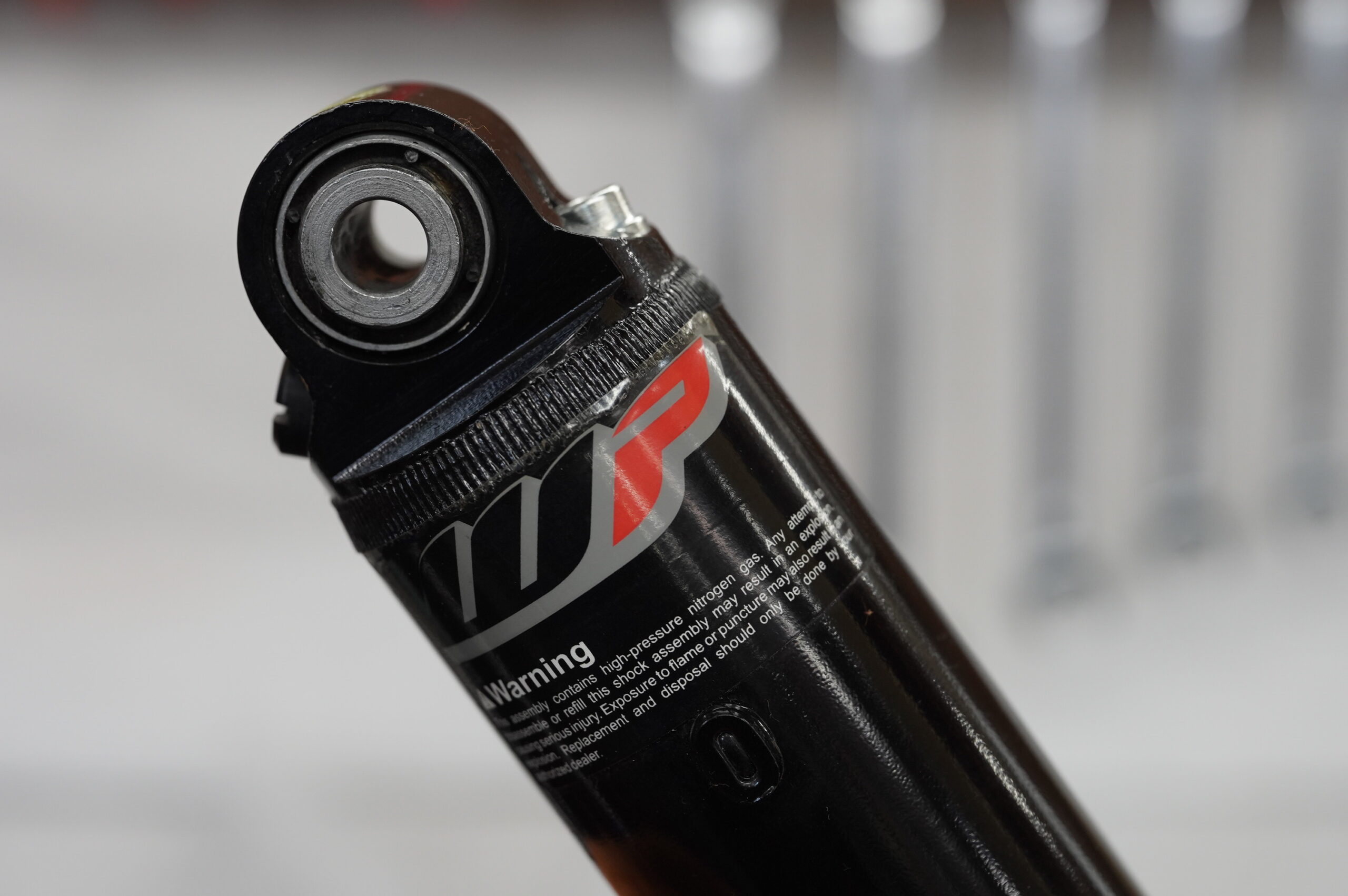

写真1枚目はフリーピストンを持つ新型。旧型は2枚目の様にアッパーマウント付近が丸い形状のため、一目で見極めが可能になっています。
ピストン自体はほぼ同じ形状です。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2024/01/DSC06776-1024x681.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2024/01/DSC06794-1024x681.jpg)
左は現行型。右は旧型。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2024/01/DSC06771-1024x681.jpg)
製造上の問題から、内部には溶接の歪みがあります。それが酷いと写真からわかる通り、フリーピストンにその突起が接触し、傷つきます。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2024/01/DSC06782-1024x681.jpg)
オイルシールは頑丈ですし、ロッド自体も割合頑丈なため、再メッキの必要性は個体次第になってきます。具体的には使い方や距離、それに運ですね。オイルが漏れるか否かは。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2024/01/DSC06790-1024x681.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2024/01/DSC06787-1024x681.jpg)
![](https://sgfacendo.com/wpmain/wp-content/uploads/2024/01/DSC06788-1024x681.jpg)
減衰の要、シムに汚れが載るのは普通の事ですが、これは超音波洗浄機に掛けた後でしっかり一枚一枚拭き取ります。
![](https://sgfacendo.com/wpmain/wp-content/uploads/2024/01/DSC06779-1024x681.jpg)
オーバーホールの金額ですが、消耗品を含め送料税抜きで3万円前後。再メッキを必要とする際には4.5万円ほどになります。
業販もありますので、O/Hを必要とする方は検討してみてください。
